Bylo dosaženo dokonalého potlačení nežádoucích vibrací jednotlivých reproduktorů i skříňe. Samostatně stojící reprosoustava umožňuje dosahování čistého podání, plnosti a prostorového výrazu zvuku.
Rozměry a hmotnost
Výška
1114mm
Šířka
302mm
Hloubka
375mm
Hmotnost
32kg
Reproduktorová soustava jako bodový zdroj zvuku
Budicí stupeň Phase Precision (koaxiální 2pásmová reprosoustava)
Hloubkový reproduktor o průměru 16 cm s nízkým zkreslením a velkým rozkmitem
Vysoce kvalitní síťový obvod
Vysoce tuhá skříň

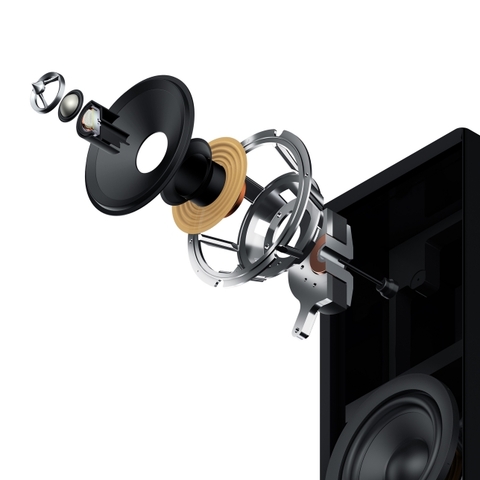

Reproduktorová soustava jako bodový zdroj zvuku
Ideálního stavu je při reprodukci zvuku s plným prostorovým výrazem dosaženo tehdy, je-li v jakémkoli poslechovém místě zajištěn vzájemný soulad čel vln vyzařovaných reprosoustavami, což znamená, že je k dispozici bodový zdroj zvuku. Soustava SB-G90, která převzala koncepci lineární fázové charakteristiky, využívá nově vyvinuté dvoupásmové koaxiální kuželové reproduktorové jednotky (zahrnující středopásmový i výškový reproduktor) s cílem dosáhnou rychlé odezvy a vysoké úrovně citlivosti při reprodukci.
Vysoce tuhá skříň
Potřebná pevnost skříňky je v jejím vnitřním prostoru zajištěna použitím příčné konstrukce, která zahrnuje pomocné přepážky pro upevnění reproduktorových jednotek a vodorovné výztužné panely. Pro každou reproduktorovou jednotku je použita samostatná pomocná přepážka, čímž je minimalizováno vzájemnému přenášení vibrací mezi reproduktorovými jednotkami. Navíc je záměrným použitím dvou rozdílných druhů zvukově pohltivých materiálů a jejich optimálním umístěním uvnitř skříňky dosaženo potlačení vnitřních stojatých vln a snížení výskytu druhotných zvuků vznikajících následkem odrazů ve skříňce.
Prostřednictvím vícenásobných polyuretanových (PU) povlaků, jimiž je opatřen povrch skříňky, tlumí vibrace skříňky, čímž je dosahováno naprostého potlačení vzniku nežádoucích zvuků. Tyto vlastnosti umožňují reprodukci v rozlehlém zvukovém poli s vynikajícím podáním zvuku.
Vysoce kvalitní síťový obvod
Vytvoření vysoce kvalitního síťového obvodu bylo výsledkem opakovaných poslechových zkoušek a následných konstrukčních úprav, jejichž cílem bylo maximalizovat výkon každého jednotlivého reproduktoru a dosáhnout dokonale vyváženého podání zvuku. Vysoce kvalitní součásti, jakými jsou například kondenzátory s polypropylenovou fólií, tlumivky se vzduchovým jádrem a propojovací vodiče typu OFC, byly pečlivě vybrány na základě výsledků zkoušek vhodnosti jejich vlastností.
Aby bylo zabráněno dalšímu šíření zvukových vibrací, které jsou z reproduktorových jednotek přenášeny do skříňky reproduktorové soustavy, a nepříznivému ovlivňování sítě těmito vibracemi, jsou síťové obvody nainstalovány ve vlastním vyhrazeném prostoru, který je od reproduktorových jednotek oddělen, čímž je umožněno prostorové vnímání reprodukovaného zvuku.
Finální design Technics
Černá povrchová úprava s vysokým leskem
Textilní mřížka s magnetickým uchycením
Typ
Trojpásmové se 4 reproduktory a basreflexem (včetně dvoupásmových koaxiálních kuželových reproduktorů pro středopásmové a vysoké tóny)
Reproduktorové jednotky
Hloubkový reproduktor: 16 cm (6 ½"), kuželový typ x 2
Středopásmový / výškový reproduktor: koaxiální, 16 cm (6½"),
kuželového typu x 1, a 2,5 cm (1") vrchlíkového typu x 1
Dělicí frekvence
480 Hz, 3,2 kHz
Frekvenční rozsah
27 Hz- 100 kHz (-16 dB), 32 Hz- 85 kHz (-10 dB)
Úroveň akustického tlaku
88 dB /2,83 V (m)
Impedance
4 Ω
Příkon (IEC)
100 W (jmenovitý), 200 W (maximální)
Doporučený výkon zesilovače
40 - 200 W (reproduktor byl podroben krátkodobému testu při max. zatížení podle IEC60268-5)
Rozměry (Š x V x H)
302 x 1114 x 375 mm (včetně textilní mřížky, reproduktorů a hrotů)
Hmotnost (per unit)
Přibl. 32 kg
Příslušenství
Hrot x 4, Patka hrotu x 4, Vymezovací podložka x 4, Základní deska x 4, Šroub základní desky x 12, Pryžová patka x 4, Návod k obsluze x 1, Síťka reprosoustavy x 1, Čisticí tkanina x 1
